Para revisar una instalación de protección contra incendios hay que saber dónde está cada equipo. Pero muchas veces el cliente no tiene plano, lo tiene en papel o está desactualizado, y el técnico acaba haciendo un croquis a mano que luego nadie encuentra. Con el editor de planos de Befire diseñas la instalación desde el móvil o desde el ordenador, sitúas cada equipo en su sitio y lo guardas todo en la propia tarea, sin salir de Befire ni pasar por un programa de dibujo.
Dibuja el plano aunque el cliente no tenga ninguno
Desde los documentos de la tarea, el botón Nuevo croquis abre el editor. Con un clic en cada esquina levantas el plano de la planta:
- Paredes, salas y puertas, con el sentido de apertura de cada hoja.
- Zonas o sectores, recorridos de evacuación y señales de salida.
- Textos, líneas y seis colores para anotar lo que haga falta: «Compresores», «Corte y soldadura», «Almacén»…
- Escala y medidas: la escala se fija como 1:N, con el ancho real o con dos puntos de distancia conocida. A partir de ahí puedes poner cotas, medir entre dos puntos o pulsar Acotar para acotar todas las paredes y salas de una vez.
- Cuadrícula para que los puntos se ajusten solos, además de borrar y deshacer.

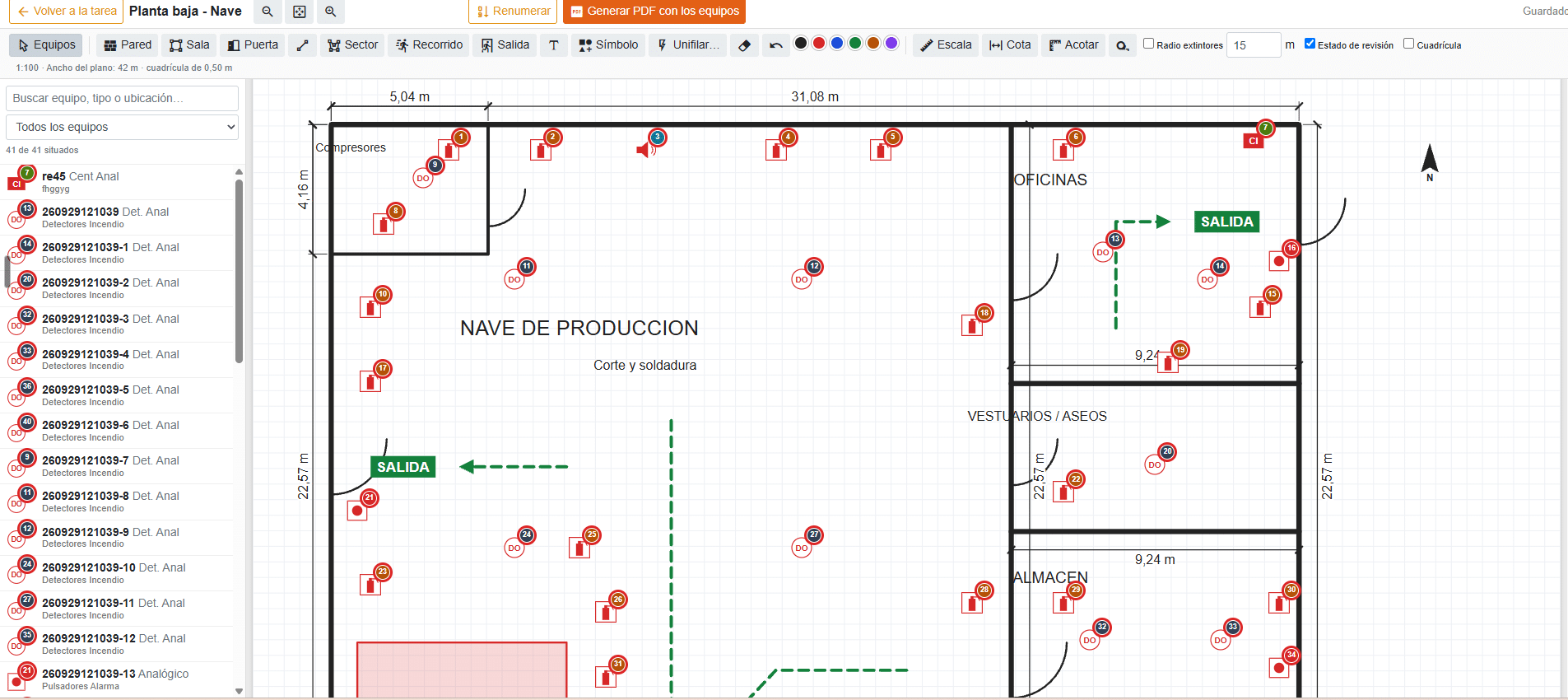

Sitúa cada equipo en su sitio
En el lateral aparecen los equipos de la instalación: se buscan por número de serie, tipo o ubicación y se filtran por planta, sin situar o pendientes de revisar. Cada uno se coloca en el plano con su símbolo y su número, y el contador te dice cuántos llevas situados.
- Renumerar vuelve a numerar los equipos en orden de lectura, de arriba abajo y de izquierda a derecha.
- Estado de revisión: cada equipo se pinta en verde si está revisado y correcto, en rojo si tiene un defecto y en gris si aún no se ha revisado en esta tarea. De un vistazo sabes qué falta por hacer.
- Radio de extintores: dibuja un círculo alrededor de cada extintor (15 m por defecto) para detectar zonas sin cobertura. Es una ayuda en línea recta: la distancia que exige el RIPCI se mide sobre el recorrido real.
- Generar PDF con los equipos: el plano con todos los equipos situados, listo para entregar.

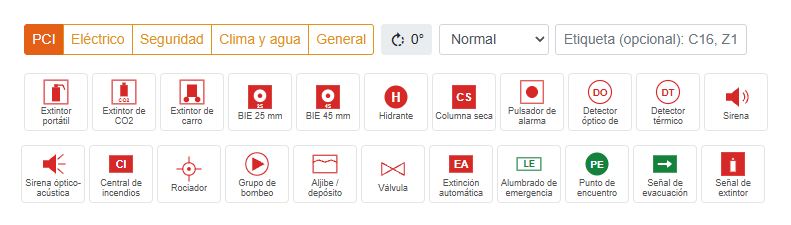

Más de 50 símbolos: PCI, electricidad, seguridad, clima y agua
La paleta de símbolos cubre todo lo que una empresa de mantenimiento puede encontrarse en una instalación. Cada símbolo se gira, se elige entre cuatro tamaños y admite una etiqueta, por ejemplo «C16» o «Z1».
- PCI: extintores portátiles, de CO2 y de carro, BIE de 25 y 45 mm, hidrantes, columna seca, pulsadores, detectores ópticos y térmicos, sirenas, central de incendios, rociadores, grupo de bombeo, aljibe, válvulas, extinción automática por gas, alumbrado de emergencia, punto de encuentro y señales de evacuación y de extintor.
- Eléctrico: interruptores automáticos y diferenciales, fusibles, seccionadores, contador, toma de tierra, cuadro eléctrico, tomas de corriente, puntos de luz e interruptores, motor, generador, transformador, módulos fotovoltaicos, inversor y punto de recarga de vehículo eléctrico.
- Seguridad: detector volumétrico, contacto magnético, teclado, cámara y central de alarma.
- Clima y agua: unidades interior y exterior, rejillas y difusores, bomba y contador de agua.
- General: norte, escalera, ascensor, ventana y pilar.
El esquema unifilar del cuadro, sin dibujarlo a mano

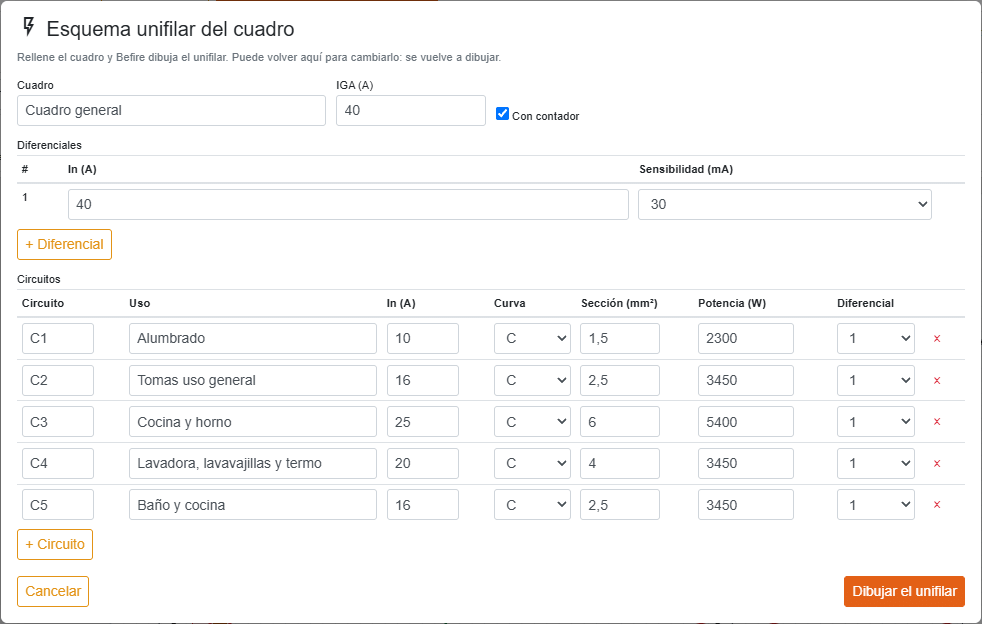

Para las instalaciones eléctricas, el botón Unifilar abre una tabla con los datos del cuadro: interruptor general, contador, diferenciales con su intensidad y sensibilidad, y cada circuito con su uso, intensidad, curva, sección, potencia y diferencial. Rellenas la tabla y Befire dibuja el esquema unifilar. Si cambias algún dato, se vuelve a dibujar.

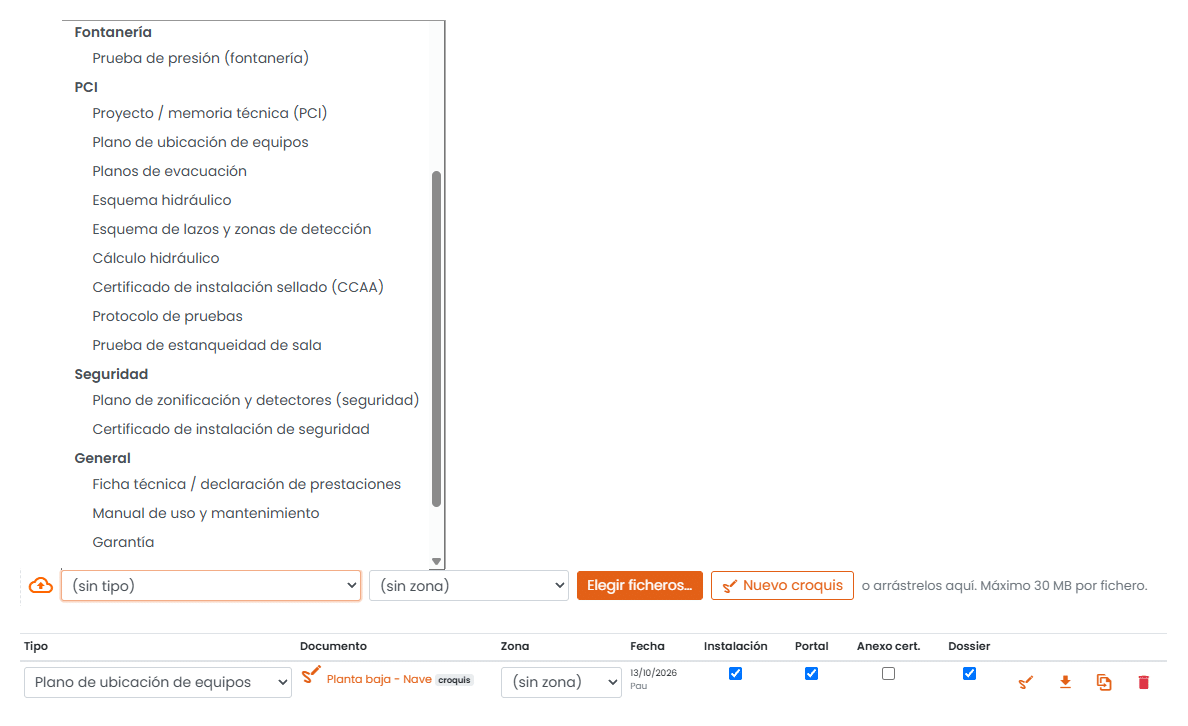

Toda la documentación de la instalación, ordenada
Los planos y croquis se guardan junto al resto de documentos de la instalación, clasificados por tipo y por zona o planta. Se suben arrastrando los ficheros, de hasta 30 MB cada uno, y se clasifican en:
- PCI: proyecto o memoria técnica, plano de ubicación de equipos, planos de evacuación, esquema hidráulico, esquema de lazos y zonas de detección, cálculo hidráulico, certificado de instalación sellado, protocolo de pruebas y prueba de estanqueidad de sala.
- Baja tensión: memoria técnica o proyecto, esquema unifilar, planos de planta y situación, certificado de instalación eléctrica, protocolo de verificaciones y certificado de inspección OCA.
- Climatización, fontanería y seguridad: certificado RITE, hoja de carga de gases fluorados, prueba de presión, plano de zonificación y certificado de instalación de seguridad.
- General: fichas técnicas, manuales de uso y mantenimiento, garantías, fotografías y planos CAD (DWG).
Cada documento decide a dónde llega con cuatro casillas:
- Instalación: lo verán las próximas tareas de la misma delegación, así que el técnico encuentra el plano en la siguiente visita.
- Portal: el cliente lo tiene en su portal del cliente.
- Anexo cert.: se adjunta detrás del certificado.
- Dossier: entra en el dossier de la instalación.
Desde el móvil o desde el ordenador
El editor funciona tanto en el móvil como en el ordenador. El técnico puede levantar el croquis durante la visita, delante de la instalación, y la oficina repasarlo, completarlo y generar el PDF después, sobre el mismo plano.
Qué gana tu empresa
- Planos de ubicación siempre al día, sin programas de dibujo ni croquis a mano que se pierden.
- Revisiones más rápidas: el técnico sabe dónde está cada equipo y cuáles quedan por revisar.
- Documentación más profesional: el plano con los equipos en PDF, adjunto al certificado y disponible en el portal del cliente.
- Un solo programa también para electricidad, seguridad y clima, con su simbología y el esquema unifilar.
